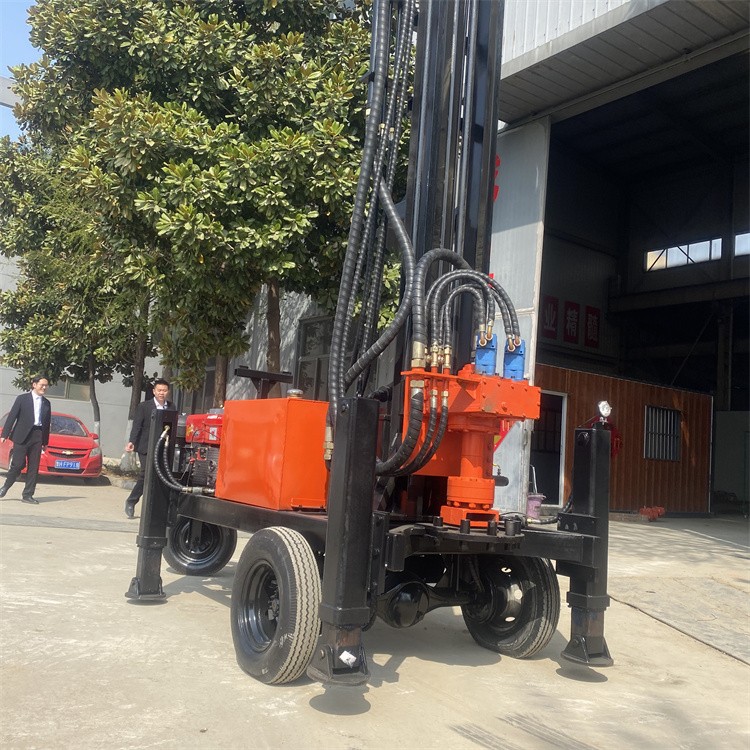

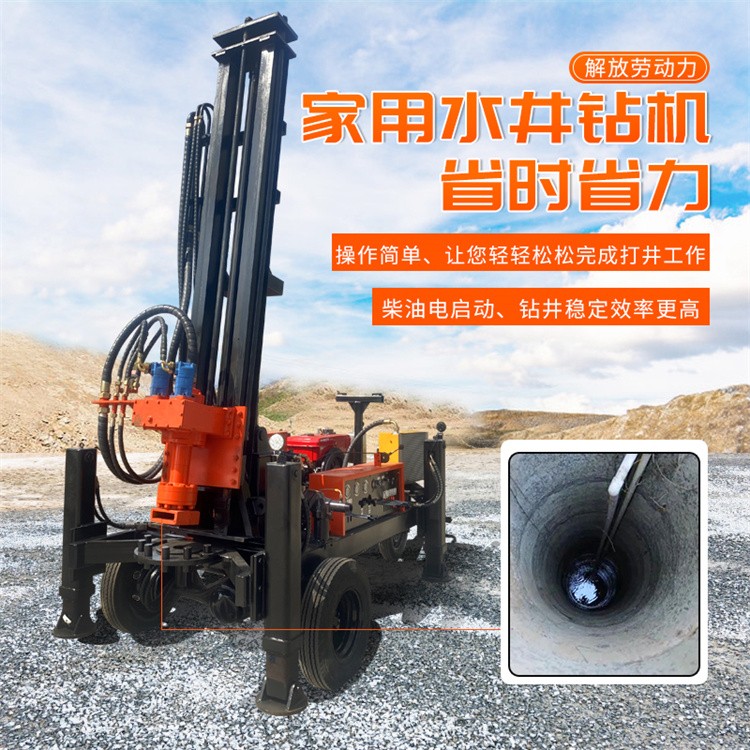

輪式水井鉆機的結構組成

水井鉆機是一種輕型、多功能的膠輪式全液壓水井鉆機,用于鉆井、下井、洗井等作業。

　1.液壓油泵：是一種雙型大空間泵，為動力頭供給推動力。小排量泵為四足汽缸，著陸桅桿汽缸和加力/提高汽缸供給推動力。

　2.四支腿：中小型鉆井設備由液壓系統和固定框架結構構成。能夠在作業當場調節人體的相對高度以支持和平穩人體。

　3.桅桿：選用超大管材，槽鋼和角鋼焊接而成的框架結構。兩邊槽鋼的內槽作為推動力頭上下運作，以保證孔的垂直角度。井桅的起伏由液壓系統實現。

　4.動力頭：選用齒輪減速機的構造在低速檔軸正中間有個大外徑心軸。心軸的上方能夠與混凝土澆筑 機械設備的塑料軟管插口接入，以注入混凝土;心軸的下方經過藍板接入到鉆具和沖擊鉆頭。高速軸由高扭矩液壓馬達推動。
